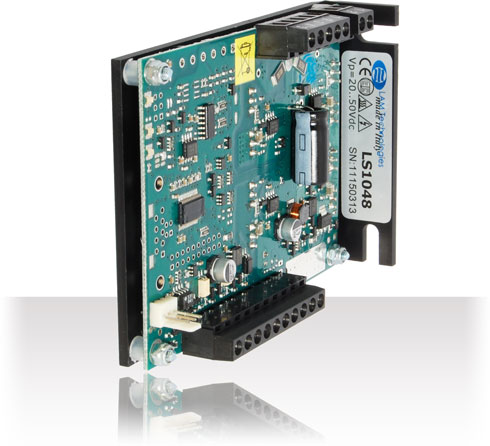

LS1048

Driver per motore passo passo 50Vdc 8Arms (11.3Apk)

Prodotti Correlati

UDP30 UDP30
  • Isolato galvanicamente
  • Driver da Windows 98SE fino a Windows 10 a 32bit o 64bit
  • Alimentazione tramite porta USB
UDP Commander UDP Commander
  • Funzionante in ambiente Windows
  • Utilizzo semplice ed intuitivo
  • Unico tool per tutti gli azionamenti xS10, DS30 e DS5x
  • Gratuito!
DP1651 DP1651
  • Ingresso fino a 42Vac mono o trifase
  • Uscita fino a 60Vdc
  • Corrente fino a 16Arms
DP1652 DP1652
  • Controllo della resistenza di frenatura
  • Ingresso fino a 42Vac mono o trifase
  • Uscita fino a 60Vdc
  • Corrente fino a 16Arms

Motori Abbinabili

M1343050 M1343050
  • Coppia 9.2Nm (1303oz-In)
  • Corrente 3.5Arms o 7.1Arms
  • Flangia NEMA 34
M1343041 M1343041
  • Coppia 8.1Nm (1147oz-In)
  • Corrente 3.5Arms o 7.1Arms
  • Flangia NEMA 34
M1343031 M1343031
  • Coppia 6.8Nm (963oz-In)
  • Corrente 3.5Arms o 7.1Arms
  • Flangia NEMA 34
M1343021 M1343021
  • Coppia 4.4Nm (623oz-In)
  • Corrente 3.5Arms o 7.1Arms
  • Flangia NEMA 34
M1343011 M1343011
  • Coppia 3.1Nm (439oz-In)
  • Corrente 2.8Arms o 5.6Arms
  • Flangia NEMA 34
M1233071 M1233071
  • Coppia 3Nm (425oz-In)
  • Corrente 6Arms
  • Flangia NEMA 23
M1233064 M1233064
  • Coppia 1.8Nm (255oz-In)
  • Corrente 6Arms
  • Flangia NEMA 23
LS1048 Gli azionamenti per motori passo passo appartenenti alla serie LS10 vantano un eccezionale rapporto prezzo prestazioni.

Sono realizzati in esecuzione aperta e sono facilmente fissabili a parete»continua

Dati Tecnici

Tensione di Alimentazione Da 20Vdc a 50Vdc
Corrente di fase Impostabile da 3Arms a 8Arms ad incrementi di 0.1Arms
Modalità di controllo Treno d'impulsi. Start/Stop
Ingressi Digitali 4 optoisolati: STEP, DIRECTION, ENABLE, BOOST
Funzionanti da 3V a 28V con assorbimento costante
Collegabili singolarmente in modalità NPN, PNP o LineDrive
Frazionamento del passo Microstepping. Impostabile dal passo intero fino ad 1/128 di passo
Frequenza massima di STEP 300KHz
Protezioni, Allarmi e Diagnostica Sovra e sotto tensione, Termica, Fase motore interrotta
Cortocircuito fase-fase, fase-massa, fase-positivo
Indicazione univoca per ogni anomalia
Connessioni Tramite morsettiera. Sezione cavo fino ad AWG14
Dimensioni 78(H) x 110(L) x 25(W) mm
3.07(H) x 4.33(L) x 0.98(W) inches
Peso 155g
5.2oz

Benefici

  • Dimensioni compatte
  • Risoluzione fino a 25600 passi/giro
  • Oscillatore integrato
  • Funzione Gate per il pilotaggio di più azionamenti con un'unica sorgente di STEP
  • Smorzamento delle risonanze
  • Stadio finale di potenza ad alto rendimento
  • Condizionamento digitale per ogni I/O
  • Basso costo
