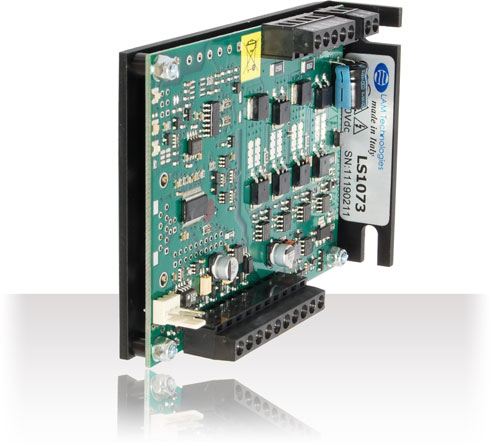

Gli azionamenti per motori passo passo appartenenti alla serie LS10 vantano un eccezionale rapporto prezzo prestazioni.
Sono realizzati in esecuzione aperta e sono facilmente fissabili a parete … »continua
Dati Tecnici
| Tensione di Alimentazione | Da 24Vdc a 90Vdc |
| Corrente di fase | Impostabile da 0.8Arms a 3Arms ad incrementi di 0.1Arms |
| Modalità di controllo | Treno d'impulsi. Start/Stop |
| Ingressi Digitali | 4 optoisolati: STEP, DIRECTION, ENABLE, BOOST
Funzionanti da 3V a 28V con assorbimento costante
Collegabili singolarmente in modalità NPN, PNP o LineDrive |
| Frazionamento del passo | Microstepping. Impostabile dal passo intero fino ad 1/128 di passo |
| Frequenza massima di STEP | 300KHz |
| Protezioni, Allarmi e Diagnostica | Sovra e sotto tensione, Termica, Fase motore interrotta
Cortocircuito fase-fase, fase-massa, fase-positivo
Indicazione univoca per ogni anomalia |
| Connessioni | Tramite morsettiera. Sezione cavo fino ad AWG14 |
| Dimensioni | 78(H) x 110(L) x 25(W) mm
3.07(H) x 4.33(L) x 0.98(W) inches |
| Peso | 155g
5.2oz |
Benefici
- Dimensioni compatte
- Risoluzione fino a 25600 passi/giro
- Oscillatore integrato
- Funzione Gate per il pilotaggio di più azionamenti con un'unica sorgente di STEP
- Smorzamento delle risonanze
- Stadio finale di potenza ad alto rendimento
- Condizionamento digitale per ogni I/O
- Basso costo
